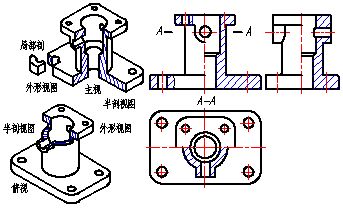

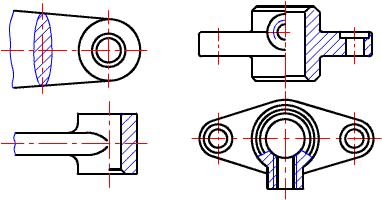

机械图纸剖视图的种类及画法

2019-02-26

今天非标紧固件定制厂家-晋升泰为大家介绍一下剖视图的种类和画法，抓紧收藏起来吧！

1.剖视的概念

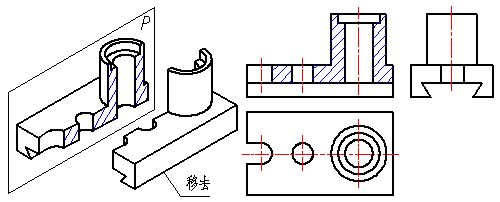

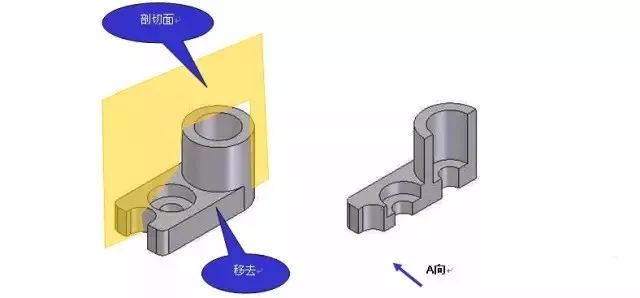

假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。

国家标准要求尽量避免使用虚线表达机件的轮廓及棱线，采用剖视的目的，就可使机件上一些原来看不见的结构变为可见，用实线表示，这样看起来就比较清晰可见。

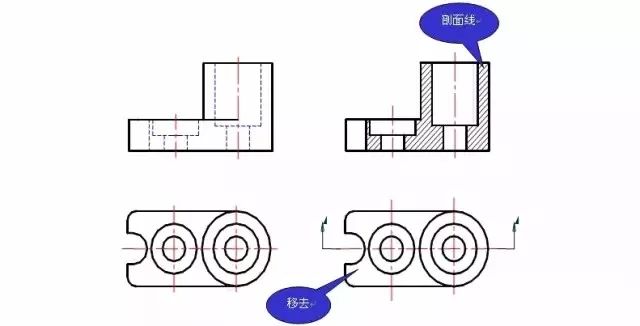

2.剖视图的画法

（1）确定剖切面的位置
剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；
（2）画出剖切后的剖面区域；
（3）画出剖切面后面的可见轮廓线。
（4）在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。

① 剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。
② 剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。其它视图仍应完整画出。

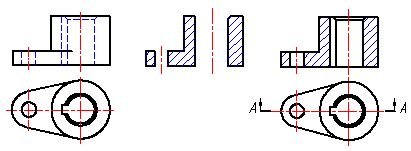

（a）物体的视图（b）画出剖面区域（c）完成剖视图

（5）剖视图的标注

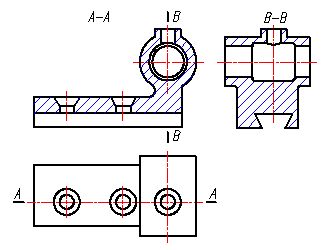

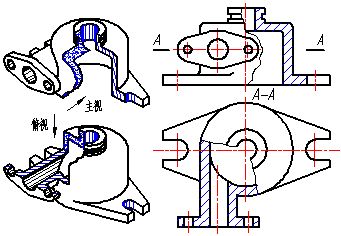

一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。剖切符号尽可能不与图形轮廓线相交。当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。

当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图（a）中的左视图，其全剖视省略了标注。

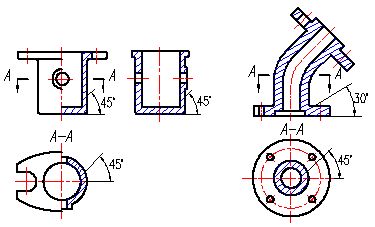

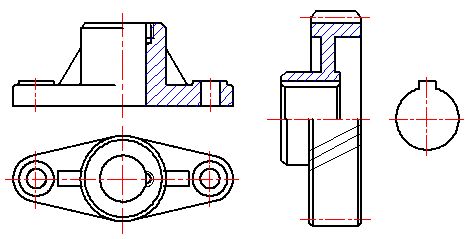

还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图（b）所示。

（a）剖面线的画法（b）剖面线的画法

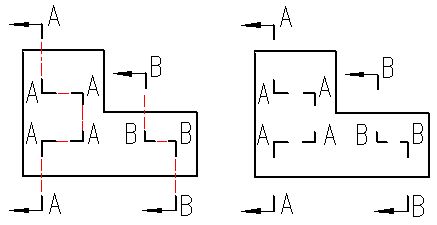

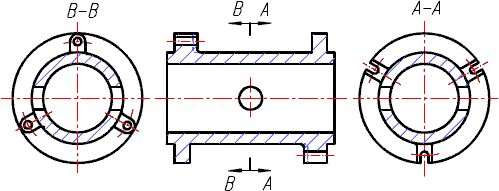

剖切符号、剖切线和字母的组合标注如图所示。剖切线也可省略不画，如图所示。

(a)组合标注 (b)省略剖切线

（6）剖面区域的表示法（GB/T 17453-1998）

剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。

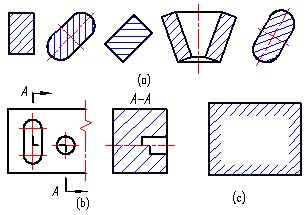

不需在剖面区域表示材料类别时，可用通用剖面线表示。通用剖面线应以适当角度的细实线，最好与主要轮廓线或剖面区域的对称线成45°角。

对于同一物体，各视图中的剖面线应画成方向相同、间隔相等，如图（a）所示。

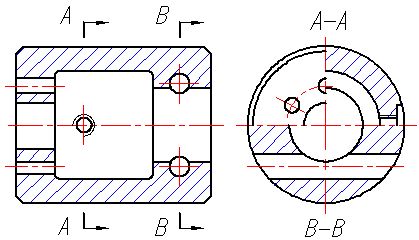

同一物体在两平行面上的剖切图紧靠在一起画出时，剖面线应相同，若要表示得更清楚，可沿分界线将两剖切图的剖面线错开，如图（b）所示。

允许沿着大面积的剖面区域的轮廓画出部分剖面线，如图（c）所示。

（7）特定材料的表示

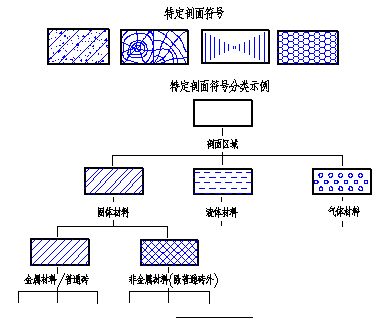

若需在剖面区域（GB/T 17452）中表示材料类别时，应采用特定的剖面符号。特定剖面符号由相应的标准确定，特定剖面符号的分类示例见附录A（提示的附录）

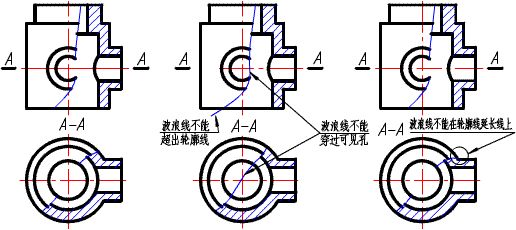

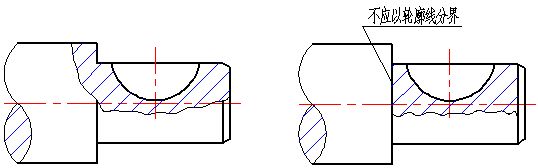

画剖视图时应注意下面几个问题：
1）剖切面一般应通过物体的对称平面或轴线，以免产生不完整的结构；
2）由于剖切是假想的，所以一个视图取剖视后，其它视图仍应完整画出；

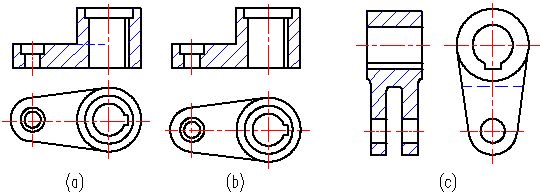

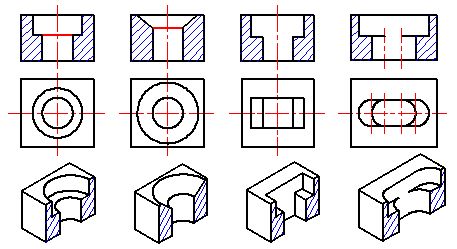

3）为了使图形更加清晰，剖视图中应省略不必要的虚线，如图(a)中的虚线可省略，画成图(b)形式。但如果画出某一虚线有助于读图时，也可画出虚线，如图(c)所示；
