你所不懂的夹具定位销设计与安装要求
2019-04-04
夹具定位销看起来好简单，可是设计不合理会带来好多问题。今天定位销厂家-JST晋升泰来给给大家介绍夹具定位销设计与安装要求。
1.1 定位销
a.定位销直径D=d0-0.05 ，d为定位孔直径。
b.定位销参考下列要求进行制作。
1) 定位销的形状及配合要求：

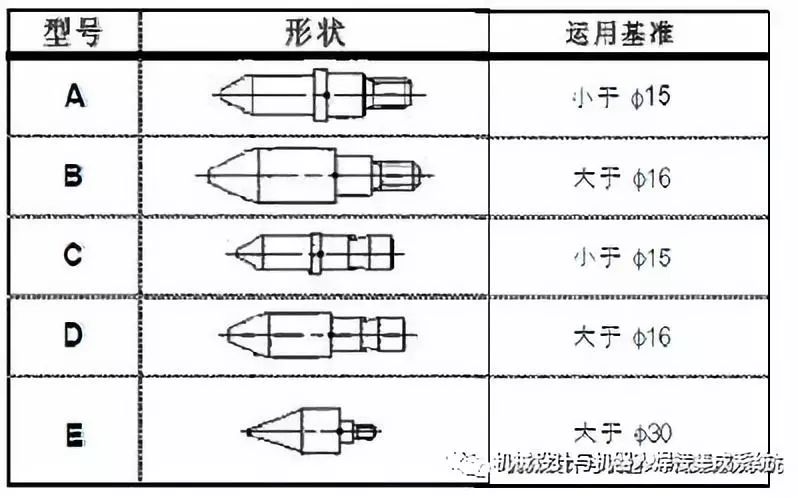

定位销的形状规格如下表，设计时可根据实际的情况进行选择；

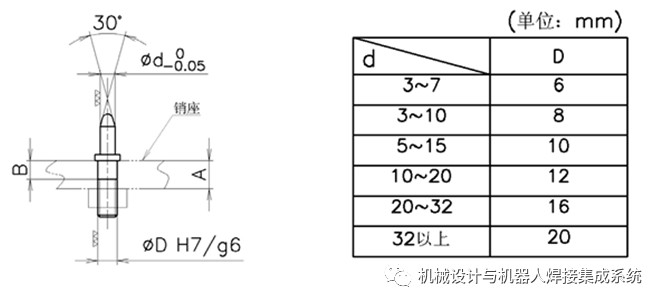

c.如下图，定位销与销座配合时，其装配公差为H7/g6；为保证孔轴配合的有限长度，销子定位有效长度 B 比销座定位销孔的深度 A 要短约 1mm，即满足 A≈B+1mm；定位销的 定位直径 d 与配合处直径 D 需满足下表条件。

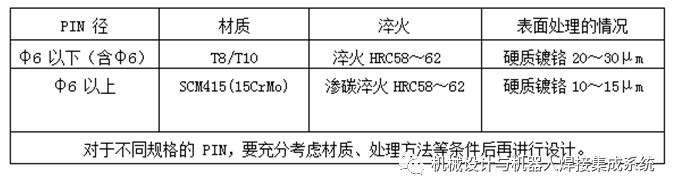

2) 定位销的材料和处理
3) 定位销的安装方式

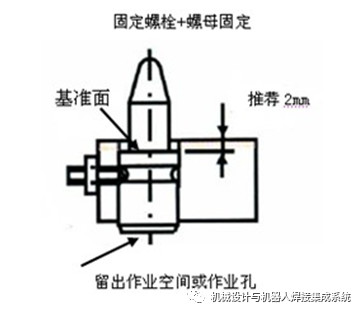

a.定位销的安装，优先采用螺栓固定的形式，如下图所示

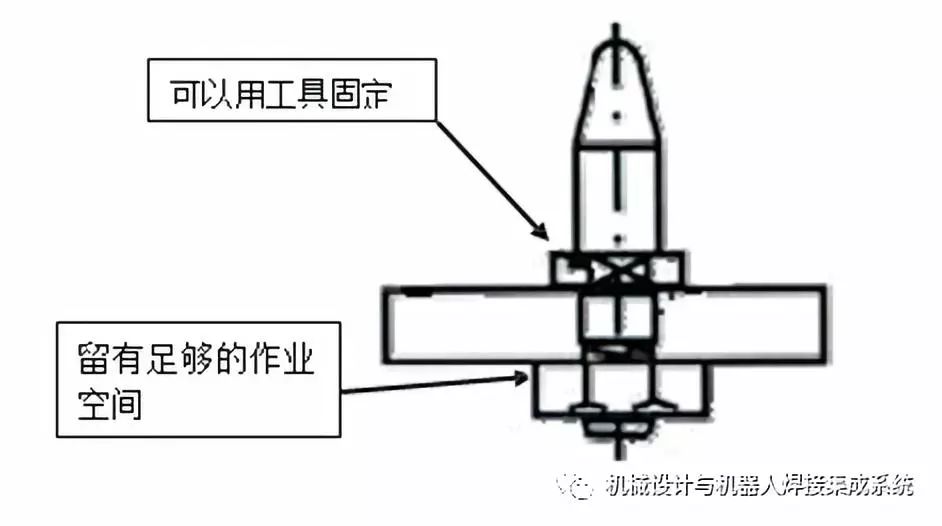

b.若采用螺栓固定方式无法实现，可采用顶丝固定形式

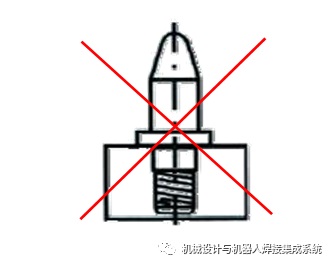

c.不允许采用下图所示形式；
4) 定位销的使用

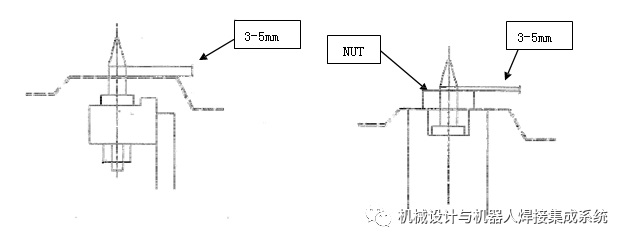

a.定位销定位工件时，其定位的有效长度需满足如下要求；

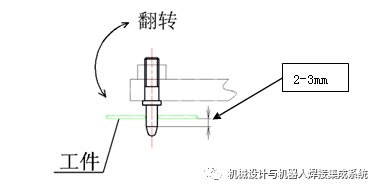

b.对于翻转销，其定位的有限长度参考下图。

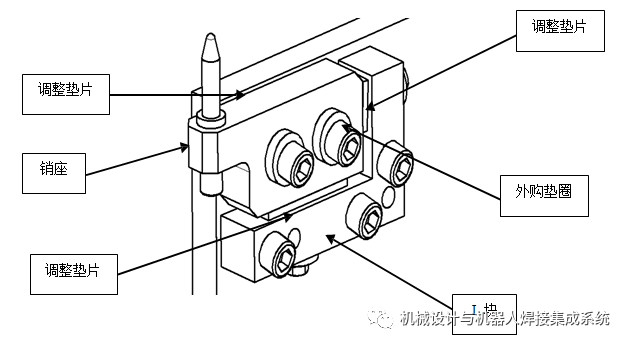

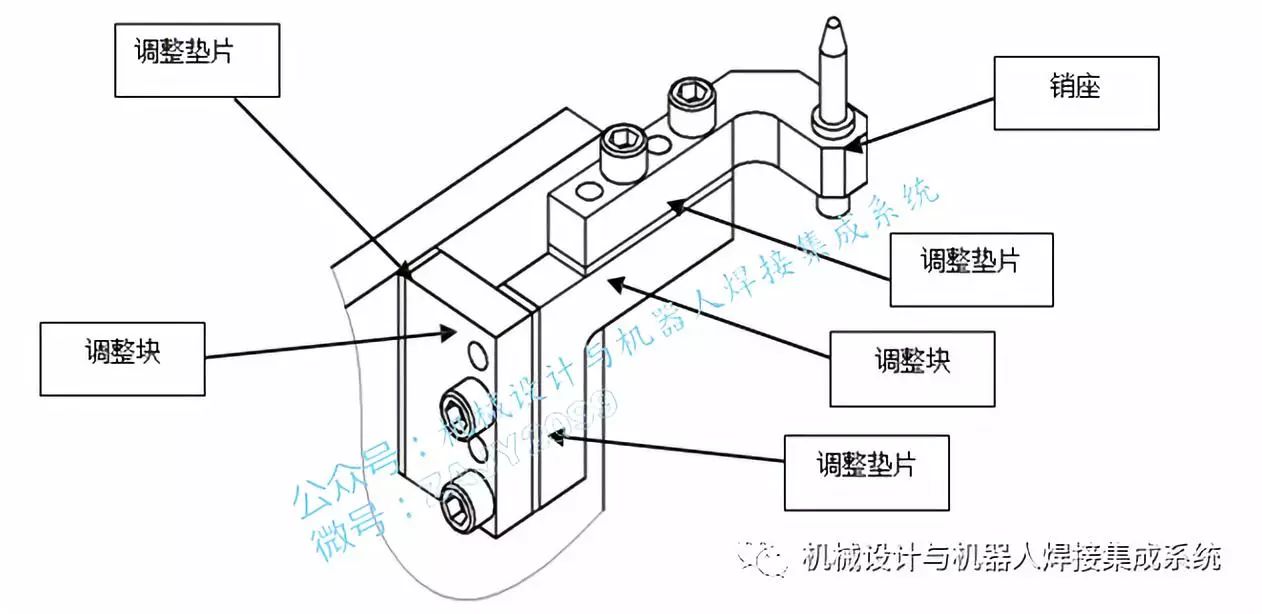

c.定位销需要根据RPS（式样书）的要求在X、Y、Z方向进行相应的调整，调整方式优先采用下图所示调整结构；由于空间限制、打点可达性等其他原因不能做成以上结构的，可用下图所示结构。
以上就是定位销厂家-JST晋升泰来给给大家介绍夹具定位销设计与安装要求，希望对您有所帮助。
