定位销大头锥角型标准型多棱型
条件筛选:
型号
标准型
形状选择
多棱型
参数选型:
材质
请选择
表面处理
请选择
D公差
请选择
M P G H
P公差
请选择
M P G H S
产品选型:
D
请选择
2 3 4 5 6 8 10 12 13 16 20
P
(2~30/0.01)
L
(2~40/1)
B
(2~20/0.1)
F
(0.5~10/0.1)
A
请选择
生成型号:
清空
订购数量:
- +
PCS
查 询
订购数量超出100000000时,请点击【转报价单】以便获取更优惠价格
未税单价0.00未税总金额0.00发货天数 在线报价
转报价单 加入购物车
我们承诺:
诚信保障
公平交易
品质认证
在线咨询
此产品属于定制,请联系客服
  • 产品参数
  • 可选加工参数


  • 暂未有详细信息
  • 请按照选型步骤①-⑨选择型式和参数后进行订购。

    订货举例:型式(①Type.②D公差.③P公差.④D)-⑤P-⑥L-⑦B-⑧F-⑨A

    JAUKHR2-P2-L2-B2-F1-A15

    JAVKHRGM2-P2-L2-B2-F1-A15

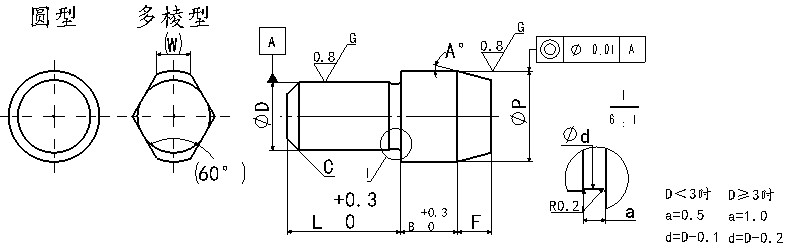

    Type 相当材质 表面处理 硬度
    圆型 多棱型
    JAUKR JAVKR SKS3 / 58-61HRC
    JAUKRG JAVKRG SKS3 镀硬铬 58-61HRC/镀层硬度750HV
    JAUCR JAVCR SUS440C / 53HRC
    JAUS JAVS SUS303 / /

    !D=P时(1)圆型不带退刀槽并且B和L的公差为±0.3。
          (2)多棱型带退刀槽,退刀槽尺寸为参考值。
    Type D公差选择 P公差选择 D P
    指定单位0.01mm
    L
    指定单位1mm
    B
    指定单位0.1mm
    F
    指定单位0.1mm
    A
    选择
    e (W)
    圆型 多棱型
    JAUKR
    JAUKRG
    JAUCR
    JAUSS
    JAVKR
    JAVKRG
    JAVCR
    JAVSS
    M
    P
    G
    H
    M
    P
    G
    H
    S
    2 2.00~4.00 2~6 2.0~10.0 0.5~10.0 15
    30
    45
    60
    0.5 1.2
    3 3.00~6.00 3~6 0.5 1.5
    4 4.00~7.00 4~8 1 1.8
    5 5.00~8.00 5~10 1 2.2
    6 6.00~10.00 6~12 2.0~12.0 1 3
    8 8.00~13.00 8~16 2.0~15.0 1.5 3.5
    10 10.00~15.00 10~20 3.0~20.0 2 4
    12 12.00~16.00 12~24 3.0~20.0 2 5
    13 13.00~18.00 13~26 5.0~20.0 2 5.5
    16 16.00~25.00 16~32 5.0~20.0 3 7
    20 20.00~30.00 20~40 5.0~20.0 3 9

    D或P D、P公差选择
    M P G H S
    m6 p6 g6 h7 /
    2.00-3.00 +0.008
    +0.002
    +0.012
    +0.006
    -0.002
    -0.008
    0
    -0.010
    0
    -0.01
    3.01-6.00 +0.012
    +0.004
    +0.02
    +0.012
    -0.004
    -0.012
    0
    -0.012
    6.01-10.00 +0.015
    +0.006
    +0.024
    +0.015
    -0.005
    -0.014
    0
    -0.015
    10.01-18.00 +0.018
    +0.007
    +0.029
    +0.018
    -0.006
    -0.017
    0
    -0.018
    18.01-30.00 +0.021
    +0.008
    +0.035
    +0.022
    -0.007
    -0.020
    0
    -0.021
