定位销大头锥角型外螺纹型内六角孔型圆型
条件筛选:
型号
外螺纹型
形状选择
内六角孔型圆型
参数选型:
材质
请选择
表面处理
请选择
D公差
请选择
M P G H
P公差
请选择
M P G H S
产品选型:
D
请选择
3 4 5 6 8 10 12 16 20
P
(6~30/0.01)
L
(2~20/1)
B
(2.5~20/0.1)
M
请选择
3 4 5 6 8 10 12 16 20
生成型号:
清空
订购数量:
- +
PCS
查 询
订购数量超出100000000时,请点击【转报价单】以便获取更优惠价格
未税单价0.00未税总金额0.00发货天数 在线报价
转报价单 加入购物车
我们承诺:
诚信保障
公平交易
品质认证
在线咨询
此产品属于定制,请联系客服
  • 产品参数
  • 可选加工参数


  • 暂未有详细信息
  • 请按照选型步骤①-⑧选择型式和参数后进行订购。

    订货举例:型式(①Type.②D公差.③P公差.④D)-⑤P-⑥L-⑦B-⑧M

    JASKHR3-P6-L2-B3.5-M3

    JAHKHR6-P8-L6-B3.5-M5

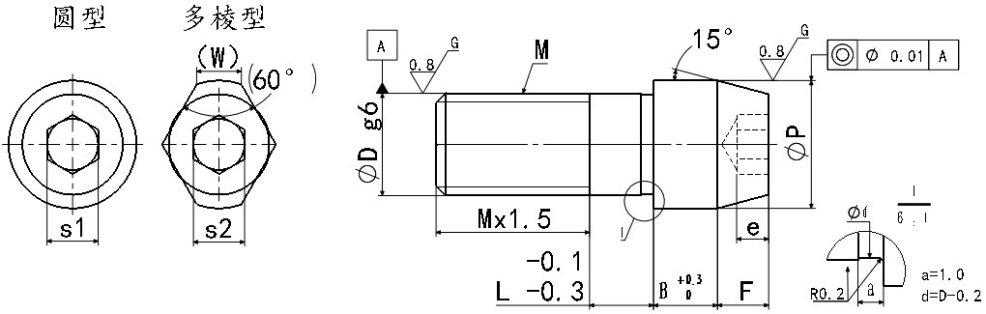

    Type 相当材质 表面处理 硬度
    圆型 多棱型(适用于D≥6)
    JASKR JAHKR SKS3 / 58-61HRC
    JASKRG JAHKRG SKS3 镀硬铬 58-61HRC/镀层硬度750HV
    JASCR JAHCR SUS440C / 53HRC
    JASS JAHS SUS303 / /

    Type D公差选择 P公差选择 D P
    指定单位0.01mm
    L
    指定单位1mm
    B
    指定单位0.1mm
    M
    粗牙螺纹
    F (W) s1 s2 e
    圆型 多棱型 圆型 多棱型
    JASKR
    JASKRG
    JASCR
    JASSS
    JAHKR
    JAHKRG
    JAHCR
    JAHSS
    (适用于D≥6)
    M
    P
    G
    H
    M
    P
    G
    H
    S
    3 6.00~6.50 / 2~6 3.5~10.0 3 2 / 3 / 2
    4 6.50~7.00 / 2~8 2.5~10.0 3、4 2 / 3 / 2
    5 6.50~8.00 / 3~10 3、4、5 2 / 3 / 2
    6 6.50~10.00 8.00~10.00 2.5~12.0 4、5、6 2.5 3 3 3 2
    8 9.00~13.00 10.00~13.00 5~10 3.0~15.0 4、5、6、8 3 3.5 4 4 2.5
    10 11.00~15.00 12.00~15.00 5~15 4.5~20.0 5、6、8、10 4 4 5 5 3
    12 13.00~18.00 13.00~18.00 8~15 6.0~20.0 6、8、10、12 5 5 6 6 4
    16 17.00~25.00 17.00~25.00 8~20 8.0~20.0 8、10、12、16 5 7 8 8 5
    20 22.00~30.00 22.00~30.00 10~20 10、12、16、20 5 9 8 8 5

    D或P D、P公差选择
    M P G H S
    m6 p6 g6 h7 /
    2.00-3.00 +0.008
    +0.002
    +0.012
    +0.006
    -0.002
    -0.008
    0
    -0.010
    0
    -0.01
    3.01-6.00 +0.012
    +0.004
    +0.02
    +0.012
    -0.004
    -0.012
    0
    -0.012
    6.01-10.00 +0.015
    +0.006
    +0.024
    +0.015
    -0.005
    -0.014
    0
    -0.015
    10.01-18.00 +0.018
    +0.007
    +0.029
    +0.018
    -0.006
    -0.017
    0
    -0.018
    18.01-30.00 +0.021
    +0.008
    +0.035
    +0.022
    -0.007
    -0.020
    0
    -0.021
