定位销小头锥角型内螺纹型圆型
条件筛选:
型号
内螺纹型
形状选择
圆型
参数选型:
材质
请选择
表面处理
请选择
D公差
请选择
M P G H
P公差
请选择
M P G H S
产品选型:
NO
请选择
5 6 8 8Z 10 12 13 16 20
P
(3~20/0.01)
L
(8~40/1)
B
(2~20/0.1)
F
(0.5~10/0.1)
A
请选择
生成型号:
清空
订购数量:
- +
PCS
查 询
订购数量超出100000000时,请点击【转报价单】以便获取更优惠价格
未税单价0.00未税总金额0.00发货天数 在线报价
转报价单 加入购物车
我们承诺:
诚信保障
公平交易
品质认证
在线咨询
此产品属于定制,请联系客服
  • 产品参数
  • 可选加工参数


  • 暂未有详细信息
  • 请按照选型步骤①-⑨选择型式和参数后进行订购。

    订货举例:型式(①Type.②D公差.③P公差.④NO.)-⑤P-⑥L-⑦B-⑧F-⑨A

    JBQKHRHG5-P3-L8-B3-F1-A15

    JBWKHRPM5-P3-L8-B3-F1-A15

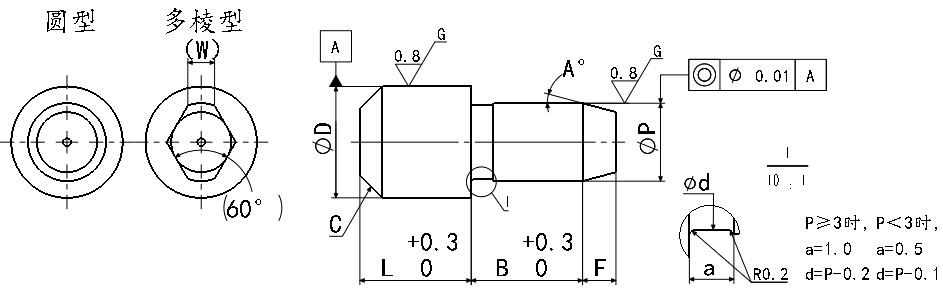

    Type 相当材质 表面处理 硬度
    圆型 多棱型
    JBQKR JBWKR SKS3 / 58~61HRC
    JBQKRG JBWKRG SKS3 镀硬铬 58~61HRC/镀层硬度750HV
    JBQCR JBWCR SUS440C / 53HRC
    JBQS JBWS SUS303 / /

    !D=P时(1)圆型不带退刀槽并且B和L的公差为±0.3。
         (2)多棱型带退刀槽,退刀槽尺寸为参考值。
    Type D公差选择 P公差选择 NO. P
    指定单位0.01mm
    L
    指定单位1mm
    B
    指定单位0.1mm
    F
    指定单位0.1mm
    A
    选择
    D M
    粗牙螺丝
    e (W)
    圆型 多棱型 圆型 多棱型
    JBQKR
    JBQKRG
    JBQCR
    JBQS
    JBWKR
    JBWKRG
    JBWCR
    JBWS
    M
    P
    G
    H
    M
    P
    G
    H
    S
    5 3.00~5.00 8~10 8~10 2.0~10.0 0.5~10.0 15
    30
    45
    60
    5 M2 3 1.2
    6 4.00~6.00 8~12 9~12 2.0~12.0 6 M3 5 1.5
    8 6.00~8.00 11~16 12~16 2.0~15.0 8 M5 8 1.8
    8Z 8 M4 6 1.8
    10 7.00~10.00 11~20 12~20 3.0~20.0 10 M5 8 2.2
    12 7.00~12.00 12~24 12~24 12 M5 8 2.5
    13 8.00~13.00 13~26 14~26 5.0~20.0 13 M8 10 3
    16 10.00~16.00 16~32 16~32 16 M8 12 4
    20 13.00~20.00 20~40 20~40 20 M8 12 5

    D或P D、P公差选择
    M P G H S
    m6 p6 g6 h7 /
    1.5.00-3.00 +0.008
    +0.002
    +0.012
    +0.006
    -0.002
    -0.008
    0
    -0.010
    0
    -0.01
    3.01-6.00 +0.012
    +0.004
    +0.02
    +0.012
    -0.004
    -0.012
    0
    -0.012
    6.01-10.00 +0.015
    +0.006
    +0.024
    +0.015
    -0.005
    -0.014
    0
    -0.015
    10.01-18.00 +0.018 +0.029 -0.006 0
    18.01-20.00 +0.021 +0.035 -0.007 0
