定位销带肩型标准型多棱型
条件筛选:
型号
标准型
形状选择
多棱型
参数选型:
材质
请选择
表面处理
请选择
D公差
请选择
M P G H
产品选型:
D
请选择
2 3 4 5 6 8 10 12 13 16 20
P
(1.5~20/0.01)
L
(2~40/1)
E
(2~20/0.1)
生成型号:
清空
订购数量:
- +
PCS
查 询
订购数量超出100000000时,请点击【转报价单】以便获取更优惠价格
未税单价0.00未税总金额0.00发货天数 在线报价
转报价单 加入购物车
我们承诺:
诚信保障
公平交易
品质认证
在线咨询
此产品属于定制,请联系客服
  • 产品参数
  • 可选加工参数


  • 暂未有详细信息
  • 请按照选型步骤①-⑥选择型式和参数后进行订购。

    订货举例:型式(①Type.②D公差.③D)-④P-⑤L-⑥E

    JHUKHRM2-P1.5-L2-E2

    JHVKHRP2-P1.5-L2-E2


    Type 材质 表面处理 淬火硬度

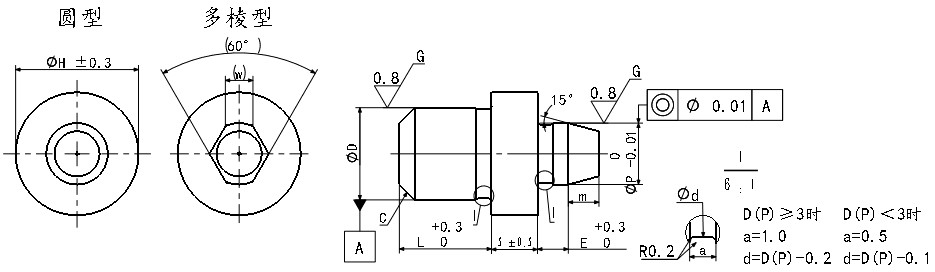

    圆型 多棱型
    JHUKR JHVKR SKS3 / 硬度50-55HRC
    JHUKRG JHVKRG SKS3 镀硬铬 硬度50-55HRC
    镀层硬度750HV
    JHUS JHVS SUS303 / /
    JHUCR JHVCR SUS440C / 硬度53HRC




    Type D公差 D P
    指定单位0.01mm
    L
    指定单位1mm
    E
    指定单位0.1mm
    m H (W) C
    圆型
    JHUKR
    JHUKRG
    JHUS
    JHUCR
    多棱型
    适用于D≥3
    JHVKR
    JHVKRG
    JHVS
    JHVCR
    M
    P
    G
    H
    2 1.50-2.00 2-4 2.0-10.0 0.5 6 / 0.5
    3 2.00-4.00 3-6 1 6 1 0.5
    4 2.00-5.00 4-8 1 6 1.2 1
    5 3.00-6.00 5-10 2 8 1.5 1
    6 4.00-7.00 6-12 2.0-12.0 2 8 1.8 1
    8 5.00-9.00 8-16 3.0-15.0 3 11 2.2 1.5
    10 7.00-11.00 10-20 3.0-20.0 3 13 3 2
    12 7.00-12.00 12-24 3 15 3.2 2
    13 8.00-13.00 13-26 5.0-20.0 4 16 3.5 2
    16 13.00-16.00 16-32 4 19 4 3
    20 16.00-20.00 20-40 5 23 5.5 3




    D或P 公差选择
    M P G H S
    m6 p6 g6 h7 /
    2.00-3.00
    +0.008
    +0.002
    +0.012
    +0.006
    -0.002
    -0.008
     0
    -0.010
     0
    -0.01
    3.01-6.00
    +0.012
    +0.004
    +0.02
    +0.012
    -0.004
    -0.012
     0
    -0.012
    6.01-10.00
    +0.015
    +0.006
    +0.024
    +0.015
    -0.005
    -0.014
    0
    -0.015
    10.01-18.00
    +0.018
    +0.007
    +0.029
    +0.018
    -0.006
    -0.017
    0
    -0.018
    18.01-30.00
    +0.021
    +0.008
    +0.035
    +0.022
    -0.007
    -0.020
     0
    -0.021
