定位销带肩型内螺纹型多棱型
条件筛选:
型号
内螺纹型
形状选择
多棱型
参数选型:
材质
请选择
表面处理
请选择
D公差
请选择
M P G H
产品选型:
D
请选择
P
(4~20/0.01)
L
(9~40/1)
E
(2~20/0.1)
生成型号:
清空
订购数量:
- +
PCS
查 询
订购数量超出100000000时,请点击【转报价单】以便获取更优惠价格
未税单价0.00未税总金额0.00发货天数 在线报价
转报价单 加入购物车
我们承诺:
诚信保障
公平交易
品质认证
在线咨询
此产品属于定制,请联系客服
  • 产品参数
  • 可选加工参数


  • 暂未有详细信息
  • 请按照选型步骤①-⑥选择型式和参数后进行订购。

    订货举例:型式(①Type.②D公差.③D)-④P-⑤L-⑥E

    JHQKHRM6-P3-L8-E3

    JHWKHRP6-P3-L8-E3

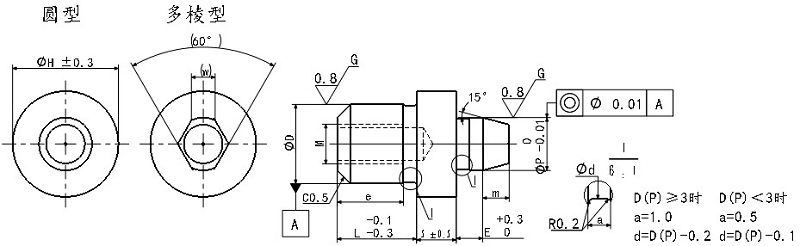

    Type 材质 表面处理 淬火硬度
    圆型 多棱型
    JHQKR JHWKR SKS3 / 硬度50-55HRC
    JHQKRG JHWKRG SKS3 镀硬铬 硬度50-55HRC
    镀层硬度750HV
    JHQS JHWS SUS303 / /
    JHQCR JHWCR SUS440C / 硬度53HRC




    Type D公差 D P
    指定单位0.01mm
    L指定单位1mm E
    指定单位0.1mm
    M
    粗牙螺纹
    e D m H (W)
    圆型 多棱型
    圆型
    JHQKR
    JHQKRG
    JHQS
    JHQCR
    多棱型
    JHWKR
    JHWKRG
    JHWS
    JHWCR
    M
    P
    G
    H
    6 4.00-7.00 6-12 9-12 2.0-10.0 M3 5 6 2 8 1.8
    8 5.00-9.00 8-16 12-16 2.0-12.0 M5 8 8 3 11 2.2
    8Z M4 6 8 3 11 2.2
    10 7.00-11.00 10-20 12-20 2.0-15.0 M5 8 10 3 13 3
    10Z 8-16 12-16 M4 6 10 3 13 3
    12 7.00-12.00 12-24 12-24 3.0-20.0 M5 8 12 3 15 3.2
    12Z 8-18 12-18 M4 6 12 3 15 3.2
    13 8.00-13.00 13-26 14-26 M8 10 13 4 16 3.5
    13Z 10-20 14-20 M6 9 13 4 16 3.5
    16 13.00-16.00 16-32 16-32 5.0-20.0 M8 12 16 4 19 4
    16Z 10-24 14-24 M6 9 16 4 19 4
    20 16.00-20.00 20-40 20-40 M8 12 20 5 23 5.5
    20Z 12-30 18-30 M6 9 20 5 23 5.5
