精密级沉孔尺寸自由指定型
条件筛选:
型号
精密级沉孔
尺寸选择
尺寸自由指定型
参数选型:
材质
请选择
硬度
请选择
产品选型:
D
(10~20/0.5)
V
(5~90/0.5)
P
(3~88/0.5)
H
(1~48/0.5)
L
(3~50/0.5)
生成型号:
清空
订购数量:
- +
PCS
查 询
订购数量超出100000000时,请点击【转报价单】以便获取更优惠价格
未税单价0.00未税总金额0.00发货天数 在线报价
转报价单 加入购物车
我们承诺:
诚信保障
公平交易
品质认证
在线咨询
此产品属于定制,请联系客服
  • 产品参数
  • 可选加工参数


  • 暂未有详细信息
  • 请按照选型步骤①-④选择型式和参数后进行订购。

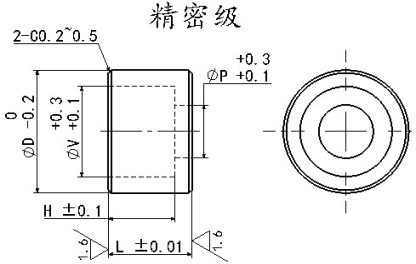

    订货举例:型式①Type-②D-③V-④P-⑤H-⑥L

    WACFTRY-D10-V12.0-P6.0-H5.5-L10.5


    型号 相当材质 表面处理 硬度
    普通级 精密级
    WACFTRY WAKFTRY S45C 四氧化三铁保护膜 40~45HRC
    WACFTR WAKFTR -
    WACFTRN WAKFTRN 无电解镀镍
    WACFTY WAKFTY S45C 四氧化三铁保护膜 -
    WACFT WAKFT -
    WACFTN WAKFTN 无电解镀镍
    WACFS WAKFS SUS303 - -
    WACFPR WAKFPR SUS420F - 45~50HRC

    型式 D 指定单位0.5mm
    V P H L
      10.0~20.0
    (指定单位0.5mm)
    5.0~90.0 3.0~88.0 1.0~48.0 3.0~10.0
      10.5~20.0
      20.5~30.0
    30.5~40.0
      40.5~50.0
    精密级 21~30
    (指定单位1mm)
    3.0~10.0
    WAKFTRY 10.5~20.0
    WAKFTR 20.5~30.0
    WAKFTRN 30.5~40.0
    WAKFTY 40.5~50.0
    WAKFT 31~40
    (指定单位1mm)
    3.0~10.0
    WAKFTN 10.5~20.0
    WAKFS 20.5~30.0
    WAKFPR 30.5~40.0
      40.5~50.0
      41~50
    (指定单位1mm)
    3.0~10.0
      10.5~20.0
    20.5~30.0
      30.5~40.0
      40.5~50.0
      51~60
    (指定单位1mm)
    3.0~10.0
      10.5~20.0
      20.5~30.0
      30.5~40.0
      40.5~50.0

    !加工条件 材质SUS303 L≥3.5
    D V P
    10~60时 V≤D-2 P≤V-2
    !2≤(L-H)≤Px8     轴径部长度为2mm以上时,Px8以下。
