Type | 相当材质 | 硬度 | 表面处理 | 附件 | ||
L尺寸固定型 | L尺寸指定型 | |||||
AHQTHRY | AHQTHRYF | S45C | 40~45HRC | 四氧化三铁保护膜 | 2个扣环 | |
AHQSS | AHQSSF | SUS304 | / | / | ||
/ | AHQCHRF | SUS440C | 45~50HRC |

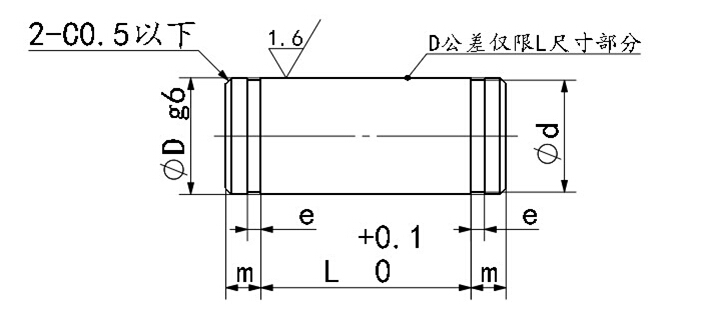

Type | D公差(g6) |
L 指定单位0.1mm |
e | m | d | 附属扣环 | ||||||||||
容差 | 容差 | 形状 | JIS公称规格* | |||||||||||||
3 |
-0.002 -0.008 |
5.0~50.0 | 0.5 |
+0.05 +0.00 |
2 | 2 |
+0.06 +0.00 |
E型 | d2 | |||||||
4 |
-0.004 -0.012 |
|||||||||||||||
0.7 |
+0.1 +0.0 |
3 | ||||||||||||||
5 | 10.0~60.0 | 4 |
+0.075 +0.000 |
d3 | ||||||||||||
d4 | ||||||||||||||||
AHQTHRYF | 6 | 10.0~100.0 | 5 | d5 | ||||||||||||
AHQSSF | 8 |
-0.005 -0.014 |
0.9 | 3 | 7 |
+0.09 +0.00 |
d7 | |||||||||
AHQCHRF | C型 | 公称直径10 | ||||||||||||||
-0.00 -0.09 |
||||||||||||||||
10 | 15.0~100.0 | 1.15 |
+0.14 +0.00 |
9.6 | 公称直径12 | |||||||||||
12 |
-0.006 -0.017 |
4 | 11.5 |
-0.00 -0.11 |
||||||||||||
15 | 25.0~100.0 | 14 | 公称直径15 | |||||||||||||
16 | 30.0~100.0 | 15 | 公称直径16 | |||||||||||||
20 |
-0.007 -0.020 |
1.35 | 19 |
-0.00 -0.21 |
公称直径20 | |||||||||||
25 | 24 | 公称直径25 |
