Type | 相当材质 | 硬度 | 表面处理 | 附件 | ||||
L尺寸固定型 | L尺寸指定型 | |||||||
AHITHRY | AHITHRYF | S45C | 40~45HRC | 四氧化三铁保护膜 | 1个扣环 | 弹簧钢 | ||
AHISS | AHISSF | SUS304 | / | / | SUS304 | |||
AHICHR | AHICHRF | SUS440C | 45~50HRC |

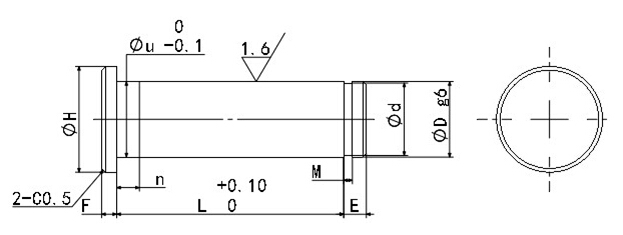

Type | D公差(g6) |
L 指定单位0.1mm |
M | E | (u) | (n) | d | F | H | 附属扣环 | ||||||
容差 | 容差 | 形状 | JIS公称规格* | |||||||||||||
AHITHRYF AHISSF AHICHRF |
3 |
-0.002 -0.008 |
5.0~50.0 | 0.5 |
+0.05 +0.00 |
2 | 2.9 |
1.5 以下 |
2 |
+0.06 +0.00 |
1.5 | 5.5 | E型 | d2 | ||
4 |
-0.004 -0.012 |
d3 | ||||||||||||||
5 | 10.0~60.0 | 0.7 |
+0.1 +0.0 |
3.9 | 3 | 6.5 | d4 | |||||||||
6 | 10.0~100.0 | 4.9 | 4 |
+0.075 +0.000 |
8 | d5 | ||||||||||
8 |
-0.005 -0.014 |
5.8 | 5 | 9 | d5 | |||||||||||
0.9 | 3 | 7.8 | 7 |
+0.09 +0.00 |
2 | 12 | C型 | d7 | ||||||||
10 | 15.0~100.0 | |||||||||||||||
1.15 |
+0.14 +0.00 |
9.8 | 9.6 |
-0.00 -0.09 |
14 | d10 | ||||||||||
12 |
-0.006 -0.017 |
|||||||||||||||
15 | 20.0~100.0 | 11.8 | 11.5 |
-0.00 -0.11 |
3 | 17 | d12 | |||||||||
16 | 20.0~100.0 | 14.8 | 14.3 | 20 | d15 | |||||||||||
20 |
-0.007 -0.020 |
15.8 | 15.2 | 21 | d16 | |||||||||||
25 | 1.35 | 19.8 | 19 |
-0.00 -0.21 |
4 | 26 | d20 | |||||||||
24.8 | 23.9 | 31 | d25 |
