螺纹长度固定型 | 螺纹长度指定型 | 材质 | 表面处理 |
AXHTY | AXHFTY | S45C | 四氧化三铁保护膜 |
AXHTN | AXHFTN | 无电解镀镍 | |
AXHS | AXHFS | SUS303 | - |

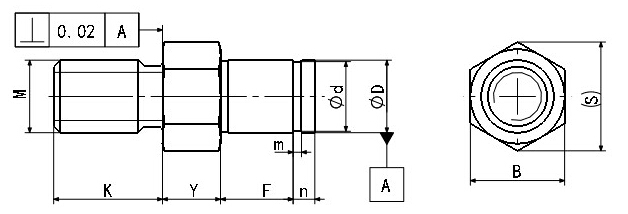

型号 | D(g6) | 指定单位1mm |
M 粗牙螺纹 |
d | m | n | B | (S) | ||||
Y | F | K | 基准尺寸 | 公差 | ||||||||
螺纹长度固定型 | 3 |
-0.002 -0.008 |
2~30 | 3~50 | 3~6 | M3 | 2 |
+0.06 0 |
0.5 | 2 | 6 | 6.8 |
AXHTY AXHTN AXHS |
4 |
-0.004 -0.012 |
4~8 | M4 | 3 | 0.7 | ||||||
5 | 5~10 | M5 | 4 |
+0.075 0 |
7 | 8.0 | ||||||
螺纹长度指定型 | 6 | 2~60 | 5~100 | 6~12 | M6 | 5 | 8 | 9.1 | ||||
AXHFTY AXHFTN AXHFS |
8 |
-0.005 -0.014 |
8~16 | M8 | 7 |
+0.09 0 |
0.9 | 3 | 10 | 11.4 | ||
10 | 10~20 | M10 | 9.6 |
0 -0.09 |
1.15 | 13 | 14.8 |
