导向轴一端外螺纹一端内螺纹型带扳手槽型

条件筛选：

型号

一端外螺纹一端内螺纹型

尺寸选择

带扳手槽型

参数选型：

材质

请选择

SUS440C

硬度

请选择

高频淬火53HRC~~

表面处理

请选择

镀硬铬无

产品选型：

请选择

6 8 10 12 13 15 16 20

（25~1198/1）

（2~100/1）

（2~95/1）

请选择

3 4 5 6 8 10 12 16 20

请选择

3 4 5 6 8 10 12

（0~1188/1）

生成型号：

清空

订购数量：

- +

PCS

查询

订购数量超出100000000时，请点击【转报价单】以便获取更优惠价格

未税单价￥0.00未税总金额￥0.00发货天数天在线报价

转报价单加入购物车

我们承诺：

诚信保障

公平交易

品质认证

在线咨询

此产品属于定制，请联系客服

产品参数
可选加工参数

暂未有详细信息

请按照选型步骤①-⑧选择型式和参数后进行订购。

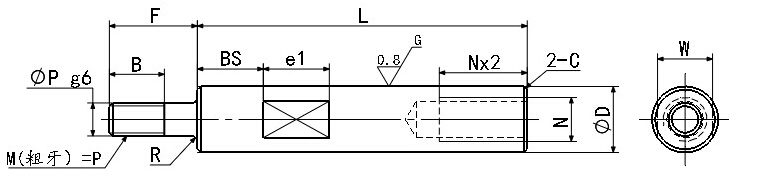

订货举例：型式（①Type.②D)-③L-④F-⑤B-⑥M-⑦N-⑧BS

PWPCR8-L15-F5-B2-M3-N3-BS1

Type	材质	硬度	表面处理
带扳手槽型
PWPCR	SUS440C	SUS440C 高频淬火53HRC~~	/
PWPCRG	SUS440C		镀硬铬镀层硬度HV750~ 镀层厚度3μm以上

Type	D（g6）		L指定单位1mm			M（粗牙）	N（粗牙）	扳手槽尺寸			R	C	(Y) Max.
带扳手槽型			L	F	B			BS	W	e1
PWPCR PWPCRG	6	-0.004	25~598	2≤F≤Px5	（P≤6时） B≤F-2 （P=8或10时） B≤F-3 （P≥12时） B≤F-5 （无螺纹时） B=0 ！B≥螺距x3	3、4、5、6	3	BS=指定单位1mm ！BS+e1≤L ！BS≥0	5	8	0.3	0.5	600
	8	-0.005 -0.014	25~798			3、4、5、6、8	3、4、5		7				800
	10					4、5、6、8、10	3、4、5、6		8				800
	12	-0.006 -0.017	25~998			5、6、8、10、12	4、5、6、8		10	10			1000
	13					5、6、8、10、12	4、5、6、8		11				1000
	15					5、6、8、10、12	4、5、6、8、10		13				1000
	16		25~1198			5、6、8、10、12、16	4、5、6、8、10		14			1.0	1200
	20	-0.007 -0.020				6、8、10、12、16、20	4、5、6、8、10、12		17				1200
！D=P时，请指定B尺寸为F=B.但由于L尺寸、F尺寸优先加工，因此产品的B尺寸变为F-（螺距x2).！全长L必须满足NX3≤L
