Type | 材质 | 硬度 | 表面处理 | |

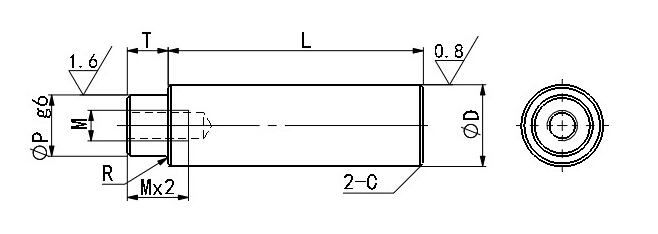

一端台阶内螺纹型 | ||||
PCACR | SUS440C |
SUS440C 高频淬火53HRC~~ |
/ | |
PCACRG | SUS440C |
镀硬铬 镀层硬度HV750~ 镀层厚度3μm以上 |
||
Type | D(g6) | L指定单位1mm |
M (粗牙螺纹) |
R | C |
(Y) Max. |
|||||
一端台阶内螺纹 | L | T (2≤T≤Px4) | P | ||||||||
PCACR PCACRG |
8 |
-0.005 -0.014 |
25~798 | 2≤T≤24 | 6 | 3 | 0.3 | 0.5 | 800 | ||
10 | 2≤T≤32 | 6~8 | 3、4、5 | 800 | |||||||
12 |
-0.006 -0.017 |
25~998 | 2≤T≤40 | 6~10 | 3、4、5、6 | 1000 | |||||
13 | 2≤T≤44 | 6~11 | 3、4、5、6、8 | 1000 | |||||||
15 | 2≤T≤52 | 6~13 | 3、4、5、6、8、10 | 1000 | |||||||
16 | 25~1198 | 2≤T≤56 | 6~14 | 3、4、5、6、8、10 | 1200 | ||||||
20 |
-0.007 -0.020 |
2≤T≤68 | 8~17 | 4、5、6、8、10、12 | 1.0 | 1200 |
