Type | 材质 | 硬度 | 表面处理 |
PCBCR | SUS440C | SUS440C 高频淬火53HRC~~ | / |
PCBCRG | SUS440C |
镀硬铬
镀层硬度HV750~
镀层厚度3μm以上
|

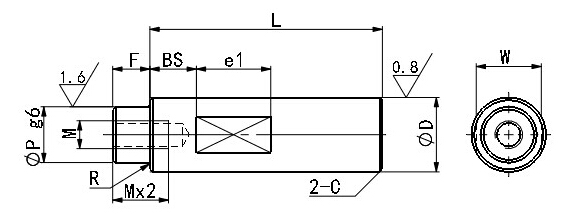

Type | D(g6) | L指定单位1mm |
M
(粗牙螺纹)
|
扳手槽尺寸 | R | C |
(Y)
Max.
|
|||||
L | F | P | BS | W | e1 | |||||||
PCBCR PCBCRG |
8 |
-0.005
-0.014
|
25~798 | 2≤F≤Px4 | 6 | 3 |
BS=指定单位1mm
!BS+e1≤L
!BS≥0
|
7 | 8 | 0.3一下 | 0.5 | 800 |
10 | 6~8 | 3、4、5 | 8 | 800 | ||||||||
12 |
-0.006
-0.017
|
25~998 | 6~10 | 3、4、5、6 | 10 | 10 | 1000 | |||||
13 | 6~11 | 3、4、5、6、8 | 11 | 1000 | ||||||||
15 | 6~13 | 3、4、5、6、8、10 | 13 | 1000 | ||||||||
16 | 25~1198 | 6~14 | 3、4、5、6、8、10 | 14 | 1200 | |||||||
20 |
-0.007
-0.020
|
8~17 | 4、5、6、8、10、12 | 17 | 10 | 1200 |
