Type | 材质 | 硬度 | 表面处理 |

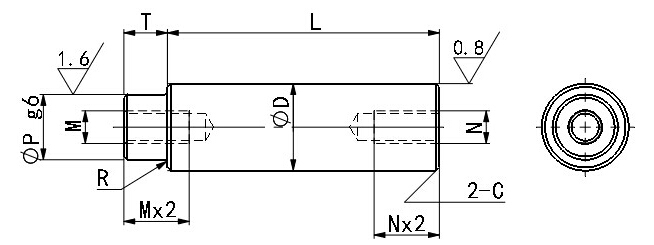

一端台阶.两端内螺纹型 | |||
PCGCR | SUS440C | SUS440C 高频淬火53HRC~~ | / |
PCGCRG | SUS440C |
镀硬铬
镀层硬度HV750~
镀层厚度3μm以上
|
Type | D(g6) | L指定单位1mm |
M
(粗牙螺纹)
|
N
(粗牙螺纹)
|
R | C |
(Y)
Max.
|
|||
L | T | P | ||||||||
PCGCR
PCGCRG
|
8 |
-0.005
-0.014
|
25~798 | 2≤T≤Px4 | 6 | 3 | 3、4、5 | 0.3以下 | 0.5 | 800 |
10 | 6~8 | 3、4、5 | 3、4、5、6 | 800 | ||||||
12 |
-0.006
-0.017
|
25~998 | 6~10 | 3、4、5、6 | 4、5、6、8 | 1000 | ||||
13 | 6~11 | 3、4、5、6、8 | 4、5、6、8 | 1000 | ||||||
15 | 6~13 | 3、4、5、6、8、10 | 4、5、6、8、10 | 1000 | ||||||
16 | 25~1198 | 6~14 | 3、4、5、6、8、10 | 4、5、6、8、10 | 1200 | |||||
20 |
-0.007
-0.020
|
8~17 | 4、5、6、8、10、12 | 4、5、6、8、10、12 | 1.0 | 1200 |
