导向轴一端台阶内螺纹一端外螺纹型标准型
条件筛选:
型号
一端台阶型
尺寸选择
标准型
参数选型:
材质
请选择
硬度
请选择
表面处理
请选择
产品选型:
D
请选择
L
(25~1196/1)
T
(2~68/1)
E
(2~100/1)
S
(0~55/1)
P
(6~17/1)
M
请选择
3 4 5 6 8 10 12
Q
请选择
3 4 5 6 8 10 12 16 20
生成型号:
清空
订购数量:
- +
PCS
查 询
订购数量超出100000000时,请点击【转报价单】以便获取更优惠价格
未税单价0.00未税总金额0.00发货天数 在线报价
转报价单 加入购物车
我们承诺:
诚信保障
公平交易
品质认证
在线咨询
此产品属于定制,请联系客服
  • 产品参数
  • 可选加工参数


  • 暂未有详细信息
  • 请按照选型步骤①-⑨选择型式和参数后进行订购。

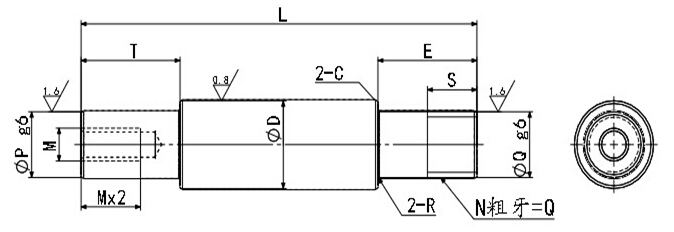

    订货举例:型式(①Type.②D)-③L-④T-⑤E-⑥S-⑦P-⑧M-⑨Q

    PCYCR8-L15-T8-E6-S8-P8-M3-Q3


    Type 材质 硬度 表面处理
    PCYCR SUS440C
    SUS440C  高频淬火53HRC~~
    /
    PCYCRG SUS440C 镀硬铬
    镀层硬度HV750~
    镀层厚度3μm以上

    Type D(g6) L指定单位1mm M
    (粗牙螺纹)
    Q
    (粗牙螺纹)
    R C (Y)
    Max.
    L T E S P
      8 -0.005
    -0.014
    25~796 2≤T≤Px4 2≤E≤Qx5 (Q≤6)
    S≤E-2

    (Q=8.10时)
    S≤E-3

    (Q≥12时)
    S≤T-5
    (无螺纹时)
    S=0
    !S=0时
    6 3 3、4、5、6、8 0.3以下 0.5 800
    PCYCR 10 6~8 3、4、5 4、5、6、8、10 800
    12 -0.006
    -0.017
    25~996 6~10 3、4、5、6 5、6、8、10、12 1000
    PCYCRG 13 6~11 3、4、5、6、8 5、6、8、10、12 1000
      15 6~13 3、4、5、6、8、10 5、6、8、10、12 1000
    16 25~1196 6~14 3、4、5、6、8、10 5、6、8、10、12、16 1200
      20 -0.007
    -0.020
    8~17 4、5、6、8、10、12 6、8、10、12、16、20 1.0 1200

    !P尺寸必须满足M+3≤P  !L+T>Mx4.  当D=Q时,请指定S尺寸为E=S.但由于L尺寸、E尺寸优先加工,因此产品的S尺寸变为E-(螺距x2).
