Type | 材质 | 硬度 | 表面处理 |
两端台阶外螺纹型 | |||
PDQCR | SUS440C | SUS440C 高频淬火53HRC~ | / |
PDQCRG | SUS440C |
镀硬铬
镀层硬度HV750~
镀层厚度3μm以上
|

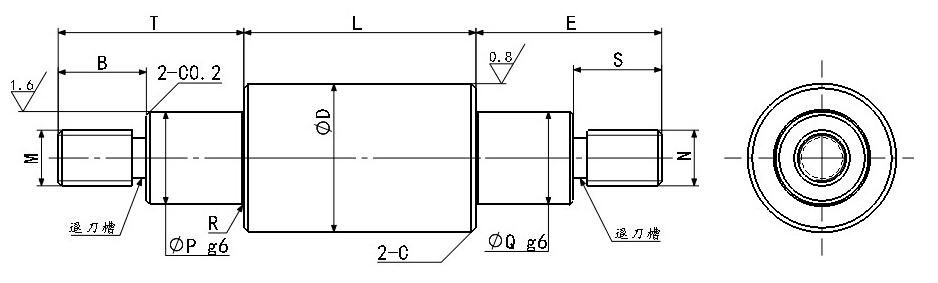

Type | D(g6) | L指定单位1mm |
M.N
(粗牙螺纹)
|
R | C |
(Y)
Max.
|
||||
L | T.E | B.S | P.Q | |||||||
PDQCR PDQCRG |
8 |
-0.005
-0.014
|
25-790 |
10≤T≤Px5
10≤E≤Qx5
|
螺距x3+(g)≤B≤Mx3
螺距x3+(g)≤S≤Nx3
|
M<P<D
N<Q<D
|
6 | 0.3一下 | 0.5 | 800 |
10 | 6 | 800 | ||||||||
12 |
-0.006
-0.017
|
25-990 | 6、8、10 | 1000 | ||||||
13 | 6、8、10 | 1000 | ||||||||
15 | 6、8、10、12 | 1000 | ||||||||
16 | 25-1190 | 6、8、10、12 | 1200 | |||||||
20 |
-0.007
-0.020
|
6、8、10、12、16 | 1.0 | 1200 |
!必须满足T-B(E-S)≥2
