型号 | 相当材质 | 表面处理 | 硬度 | |
普通级 | 精密级 | |||
ZJSFT | ZJUFT | S45C | - | - |
ZJSFTN | ZJUFTN | 无电解镀镍 | ||
ZJSFTY | ZJUFTY | 四氧化三铁保护膜 | ||
ZJSFS | - | SUS303 | - | - |
ZJSFPR | ZJUFPR | SUS420F | - | 40~45HRC |
ZJSFTR | - | S45C | - | |
ZJSFTRN | - | 无电解镀镍 | ||
ZJSFTRY | - | 四氧化三铁保护膜 | ||
ZJSFF | - | C3604 | - | - |
ZJSFKR | - | SKS3 | - | 55HRC~ |
ZJSFAB | - | AL6061 | 本色阳极氧化 | - |

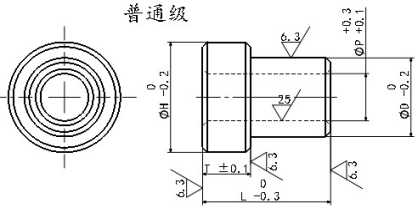

普通级型号 |
P
(P尺寸3以上指定单位0.5mm)
|
D | H |
T
指定单位1mm
|
L
指定单位0.1mm
|
ZJSFT ZJSFTN ZJSFTY ZJSFS ZJSFPR ZJSFTR ZJSFTRY ZJSFTRN ZJSFF ZJSFAB ZJSFKR |
2.0
2.6
3.0~55.0
(指定单位0.5mm)
|
4.0~10.0(指定单位0.5mm) | 6.0~20.0(指定单位0.5mm) |
1~20
(T≤L-1)
!ZJSFF
2≤T≤L-2
|
10.0~100.0
(L≤PX8)
|
10.5~20.0(指定单位0.5mm) | 12.5~30.0(指定单位0.5mm) | ||||
21~30(指定单位1mm) | 23~40(指定单位1mm) | ||||
31~40(指定单位1mm) | 33~50(指定单位1mm) | ||||
41~50(指定单位1mm) | 43~60(指定单位1mm) | ||||
51~60(指定单位1mm) | 53~70(指定单位1mm) |
精密级型号 |
P
(P尺寸3以上指定单位0.5mm)
|
D | H |
T
指定单位0.1mm
|
L
指定单位0.1mm
|
ZJUFT ZJUFTN ZJUFTY ZJUFPR |
2.0
2.6
3.0~55.0
(指定单位0.5mm)
|
4.0~10.0(指定单位0.5mm) | 6.0~20.0(指定单位0.5mm) | 1.0~20.0 | 10.0~64.0 |
10.5~20.0(指定单位0.5mm) | 12.5~30.0(指定单位0.5mm) | 2.0~20.0 |
10.0~100.0
(L≤PX8)
|
||
21~30(指定单位1mm) | 23~40(指定单位1mm) | 3.0~20.0 | |||
31~40(指定单位1mm) | 33~50(指定单位1mm) | ||||
41~50(指定单位1mm) | 43~60(指定单位1mm) | ||||
51~60(指定单位1mm) | 53~70(指定单位1mm) |
