尺寸选择型 | 尺寸自由指定型 | 相当材质 | 颜色 |
ZSPW | ZSPFW | 聚缩醛 | 白色 |
ZSPB | ZSPFB | 黑色 | |
ZSPY | ZSPFY | 尼龙(标准型) | 米黄 |
ZSPN | ZSPFN | 蓝色 | |
ZSPE | ZSPFE | PEEK | 灰色 |

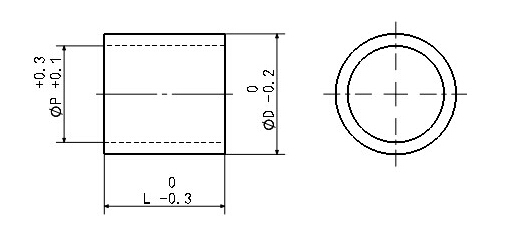

型号 | P | D |
L 指定单位0.5mm |
ZSPFW ZSPFB ZSPFY ZSPFN ZSPFE |
0 (无孔加工) 2.0 2.6 3.0~55.0 (指定单位0.5mm) L≤50.0时,P≤D-2 L≥50.5时,P≤D-6 |
4.0~10 (指定单位0.5mm) !D≤5时L≤50 |
10.0~100 |
10.5~20 (指定单位0.5mm) |
|||
21~60 (指定单位1mm) |
|||
0 (无孔加工) 3.0~74.0 (指定单位0.5mm) !P≤D-6 |
61~80 (指定单位1mm) |
||
