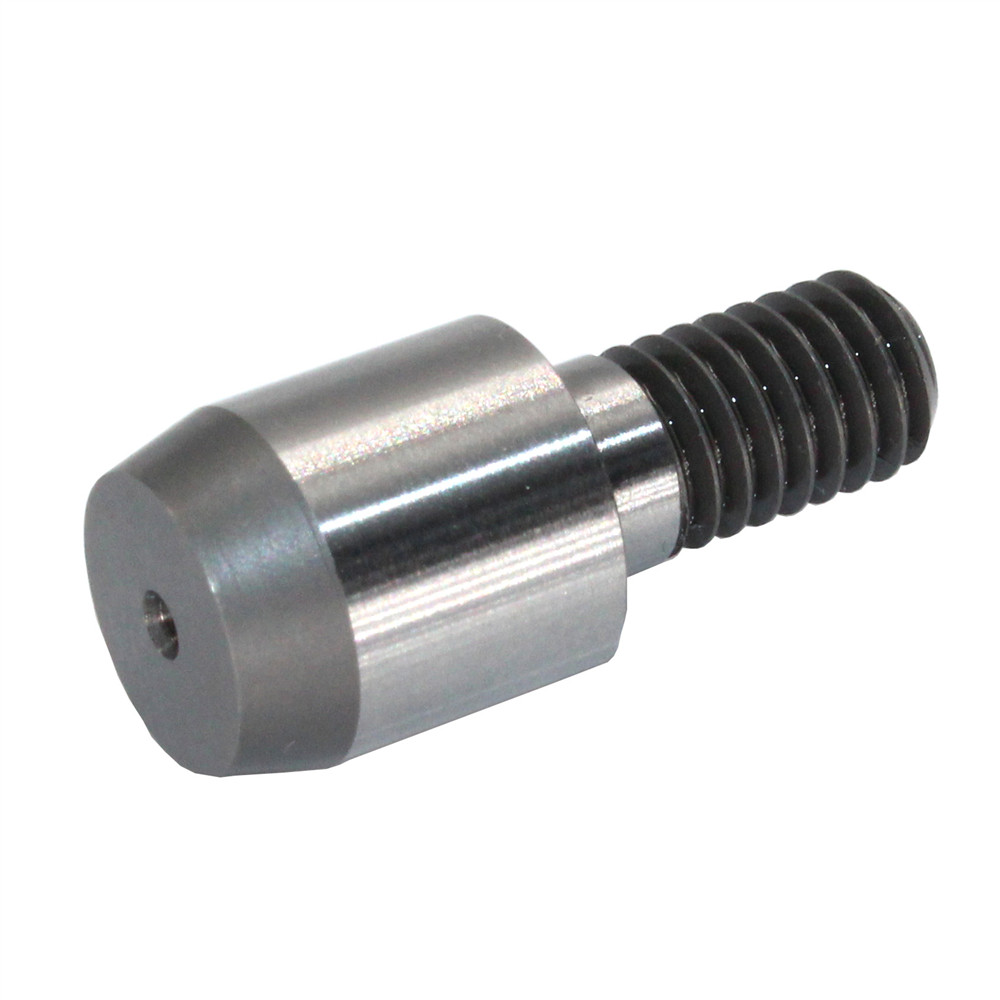

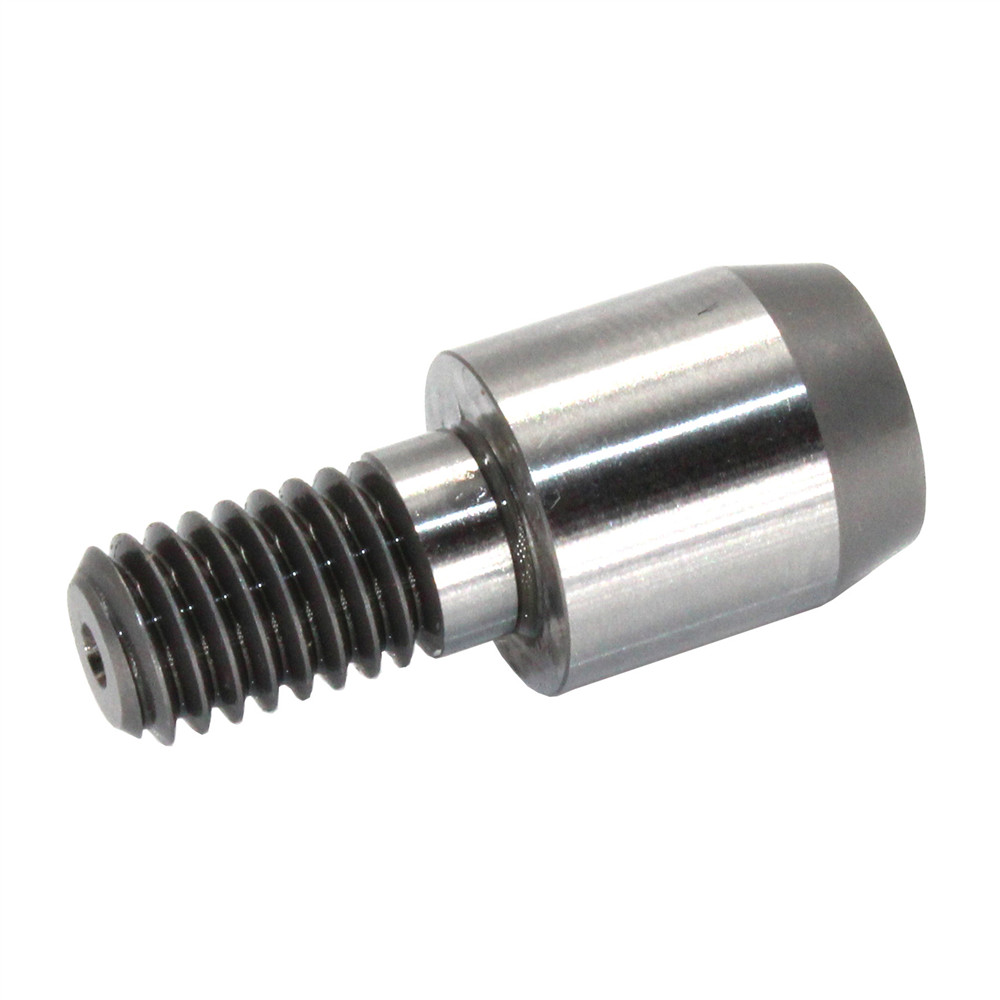

定位销大头锥角型外螺纹型圆型
条件筛选:
型号
外螺纹型
形状选择
圆型
参数选型:
材质
请选择
表面处理
请选择
D公差
请选择
M P G H
P公差
请选择
M P G H S
产品选型:
D
请选择
3 4 5 6 8 10 12 16 20
P
(3.5~30/0.01)
L
(2~20/1)
B
(2~20/0.1)
F
(0.5~10/0.1)
A
请选择
生成型号:
清空
订购数量:
- +
PCS
查 询
订购数量超出100000000时,请点击【转报价单】以便获取更优惠价格
未税单价0.00未税总金额0.00发货天数 在线报价
转报价单 加入购物车
我们承诺:
诚信保障
公平交易
品质认证
在线咨询
此产品属于定制,请联系客服
  • 产品参数
  • 可选加工参数


  • 暂未有详细信息
  • 请按照选型步骤①-⑨选择型式和参数后进行订购。

    订货举例:型式(①Type.②D公差.③P公差.④D)-⑤P-⑥L-⑦B-⑧F-⑨A

    JANKHRMP3-P5-L3-B3-F1-A15

    JAMKHRGH3-P5-L3-B3-F1-A15
    Type 相当材质 表面处理 硬度
    圆型 多棱型
    JANKR JAMKR SKS3 / 58-61HRC
    JANKRG JAMKRG SKS3 镀硬铬 58-61HRC/镀层硬度750HV
    JANCR JAMCR SUS440C / 53HRC
    JANS JAMS SUS303 / /

    P、F、A 满足条件
    P-2.FtanA≥0.73(P处前端最小φ0.73)
    参考:tan15°≈0.267 tan30°≈0.577 tan45°=1 tan60°≈1.732
    Type D
    公差选择
    P
    公差选择
    D P
    指定单位0.01mm
    L
    指定单位1mm
    B
    指定单位0.1mm
    F
    指定单位0.1mm
    A
    选择
    M
    粗牙螺纹
    (W)
    圆型 多棱型
    JANKR
    JANKRG
    JANCR
    JANS
    JAMKR
    JAMKRG
    JAMCR
    JAMS
    M
    P
    G
    H

    M
    P
    G
    H
    S
    3 3.50~6.00 2~8 2.0~10.0 0.5~10.0 15
    30
    45
    60
    M3 1.5
    4 4.50~7.00 3~10 M4 1.8
    5 5.50~8.00 M5 2.2
    6 6.50~10.00 2.0~12.0 M6 3
    8 9.00~13.00 5~10 2.0~15.0 M8 3.5
    10 11.00~15.00 5~15 3.0~20.0 M10 4
    12 13.00~18.00 8~15 M12 5
    16 17.00~25.00 8~20 5.0~20.0 M16 7
    20 22.00~30.00 10~20 M20 9

    D或P D、P公差选择
    M P G H S
    m6 p6 g6 h7 /
    2.00-3.00 +0.008
    +0.002
    +0.012
    +0.006
    -0.002
    -0.008
    0
    -0.010
    0
    -0.01
    3.01-6.00 +0.012
    +0.004
    +0.02
    +0.012
    -0.004
    -0.012
    0
    -0.012
    6.01-10.00 +0.015
    +0.006
    +0.024
    +0.015
    -0.005
    -0.014
    0
    -0.015
    10.01-18.00 +0.018 +0.029 -0.006 0
    18.01-30.00 +0.021 +0.021 -0.007 0
